Plaadi soojusvaheti

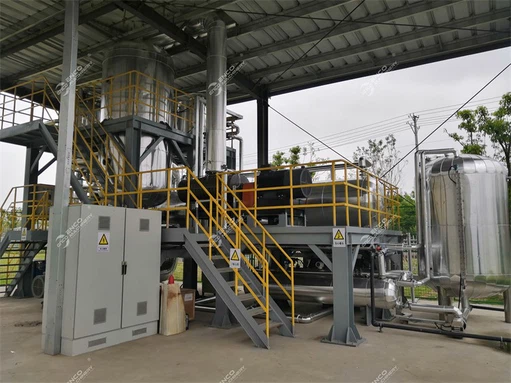

Tüüpiline plaadi soojusvaheti rakendus: siirupi kontsentratsiooni plaadi soojusvaheti süsteem



1. energiatõhusus

Gofelditud plaadi kujundus tekitab tugevat turbulentsi (turbulentne vool), soojusülekande koefitsiendiga kuni 3000–7000 mass/m² · k, vähendades märkimisväärselt energiatarbimist.

Toetab vastuvoolu/ristvoolu kujundamist, maksimeerib soojusülekande temperatuuri erinevust (LMTD), vähendab soojuskadu ja parandab energiasäästu 30–50% võrreldes traditsiooniliste kesta- ja torude soojusvahetitega.

2. Vähendatud välise küttevajadus

Protsessis olevad jäätmete soojust (näiteks madala temperatuuriga aur, jäätmevesi) saab otse tooraine eelsoojendamiseks või muude vedelike soojendamiseks, vähendades välise auru või elektrilise kuumutamise nõudlust.

Suletud ahela süsteemis saavutatakse soojusringluse kaudu energia ise tasakaalustamine ja vaja on ainult väike koguses täiendavat energiat (näiteks käivitusfaas).

3. kompaktne ja modulaarne disain

Soojusülekande piirkond mahuühiku kohta on 2–5 korda suurem kui koore- ja toru soojusvaheti, säästes paigaldusruumi ja sobib teisenduse või kosmose piiratud stsenaariumide jaoks.

Moodulkujundus võimaldab soojusülekande mahtu kiiresti reguleerida, suurendades või vähendades plaatide arvu protsessi kõikumiste või mahutavuse muutuste kohandamiseks.

4. Keskkonnahüvitised

Vähendatud soojusreostus: tõhus soojusülekanne vähendab vee jahutavat kasutamist ja heitkoguseid heitkoguseid, leevendades keskkonna soojuskoormust.

Vee säästmine: kondensaadi taaskasutamissüsteemis saab aurukondensaadi taaskasutada, et vähendada reovee tootmist.

Pikk eluiga ja madal hooldus: roostevabast terasest/titaanist materjalid on korrosioonikindlad, vähendades seadmete asendamise sagedust ja ressursside tarbimist.





A) Termodünaamika ja soojusülekande efektiivsus

1. Plaati kujundamise ja voolukanali optimeerimine

• Gofüüminurk ja sügavus: mõjutavad turbulentsi intensiivsust ja rõhu langust ning vajadust tasakaalustada soojusülekande efektiivsust ja energiatarbimist (nt heeringaluu gofreerimine sobib kõrge soojusülekande jaoks, madal lainetusanurk vähendab rõhu langust).
• Voolukanali paigutus: vastuvoolu maksimeerib soojusülekande temperatuuri erinevust (LMTD), ristvool sobib ruumi piiratud stsenaariumide jaoks.
• Temperatuuri erinevuse juhtimine: et vältida vedeliku külmutamist madala temperatuuriga küljelt või kõrge temperatuuriga ülekuumenemist, tuleb ühe plaadi soojusvahetusvõime piirata.

2. keetmispunkti tõus (BPE) ja skaleerimise juhtimine

• Kõrge soola või kõrge viskoossusega vedelike käitlemisel on vaja suurendada plaadilõhe või võtta kasutusele laia voolukanali kujundus (vaba vooluplaat), et vältida keemistemperatuuri tõusu põhjustatud skaleerimist ja ummistust.



B) materiaalne ja struktuuriline usaldusväärsus

1. Materiaalne korrosioonikindlus

• Tavapärased söötmed: roostevaba teras (SS304/SS316) sobib vee ning madala kontsentratsiooniga hapete ja leelise jaoks.
• Tugevalt söövitav sööde: titaan (TI), niklipõhine sulam (Hastelloy) või grafiitide komposiitmaterjalid, mida kasutatakse merevee, kloriidiioonide või orgaaniliste lahustite jaoks.

2. ANTICHALING ja ETTEVALT HOOLDUS

• Pinna töötlemine: elektropoliis või nanokatted vähendavad mustuse adhesiooni.
• Eemaldatavus: tihend või džässitud valik - tihendit on lihtne lahti võtta ja pesta, kõvajoodisega on vastupidav kõrge rõhule, kuid sellel on kõrged hoolduskulud.
• Veebipuhastus (CIP): kujundage laia voolukanalid või integreeritud loputusliidesed keemilise või mehaanilise puhastamise toetamiseks.



C) energia ja süsteemi integreerimise optimeerimine

1. Pange soojuse taastamise disain

• Mitmeastmeline seeria ühendus: ühendage seeria mitu plaadi soojusvahet, et kasutada samm-sammult kõrge temperatuuriga vedeliku (näiteks eelsoojendamine → kuumutamine → ülekuumendamine).
• Kondensatsiooni varjatud kuumuse kasutamine: auru kondensatsiooni ja vedeliku kuumutamise külje otsene sidumine, et maksimeerida soojuse taastumise efektiivsust.

2. Rõhu langus ja voolu sobitamine

• Voolu jaotuse ühtlus: vältige kallutatud voolu vähenemist soojusülekande efektiivsuse vähenemise kaudu sümmeetrilise voolukanali disaini või voolujuhi pindala optimeerimise kaudu.
• Energiatarbimise juhtimine: valige madala vastupidavusega plaadid (näiteks madal gofreerumisnurk) või reguleerige voolukanalite arvu, et vähendada süsteemi kogurõhu langust.



D) juhtimis- ja ohutussüsteem

1. Automatsiooni jälgimine

• Parameetri jälgimine: sisselaske ja väljalaskeava temperatuuri, rõhu ja voolu reaalajas jälgimine ning klapi avamise või pumba kiiruse dünaamiline reguleerimine läbi PLC või DCS-süsteemi.
• Lekke tuvastamine: paigaldage niiskuse andurid kummipadja PHE -sse vedeliku segamisriskide varajase hoiatamiseni.

2. Ohutuskaitse kujundamine

• Ülerõhu kaitse: seadke kaitseventiilid või lõhkevad kettad, et vältida ummistusest või klapi rikkest põhjustatud ülerõhku.
• Antifriisikaitse: konfigureerige äravooluventiilide või etüleenglükooli vereringe külma keskkonnas, et vältida madala temperatuuriga külgvedelikku külmumist ja taldrikuid kahjustada.
• Ummistuste ennetamine: paigaldage filtrid (<1 mm pore size) at the inlet and monitor the pressure difference alarm on both sides.





S/N	Taldriku soojusvaheti	MVR aurusti	Mitme efektiga aurusti	TVR aurusti
Operatsioonikulu	Madalaim	Kõrge (kompressori hind on kõrge)	Keskmine kuni kõrge (mida rohkem tõhusust, seda kõrgemad on kulud)	Keskmine (allpool MVR -i)
Energiaallikas	Madal (ainult soojusülekanne, faasi muutus puudub)	Väga madal (90% energiasääst vs traditsiooniline aurusti)	Keskmine (mida rohkem tõhususe numbreid, seda rohkem energiasäästlikke)	Keskmine ja kõrge (sõltub kõrgsurve auru efektiivsusest)
Rakendatavad vedeliku omadused	Madal viskoossus, osakesteta vedelik (lai lõheplaadi tüüp võib osaliselt paraneda)	Puhas aur, vältige tahket või skaleerivaid söötmeid	Kõrge viskoossus, tahket sisaldav vedelik (lai voolukanali disain)	Keskmine viskoossus, et vältida osakesi ummistades injektorit.
Kuumaallikas	Väline soojusallikas (auru/kuum vesi) või heitveo soojuse taastumine.	Elekter juhib kompressori, ringlussevõtu auru latentse kuumuse.	Väline auru (esimene efekt) + sisemine aururinglus.	Kõrgsurve toores aur juhib ejektori.





◉ kõrge soolareovee null tühjendamine

◉ Keemiatööstus

◉ Pestitsiiditööstus

◉ Liitiumi ekstraheerimine

◉ Polysilicon -tööstus

◉ Printimine ja värvitööstus

◉ LEATHATE JÄTKUMINE

◉ Farmaatsiatööstus

◉ Metallurgiatööstus

◉ Fermentatsioonitööstus

◉ Maapinna allika soojuspumba aurusti/kondensaator

◉ Toidu- ja joogitööstus













Oleme tuntud kui üks juhtivaid taldrikud soojusvaheti tootjaid ja Hiinas tarnijaid. Palun puhata, et ostame meie tehasest eritellimusel valmistatud plaadi soojusvaheti. Lisateabe saamiseks võtke meiega ühendust.
